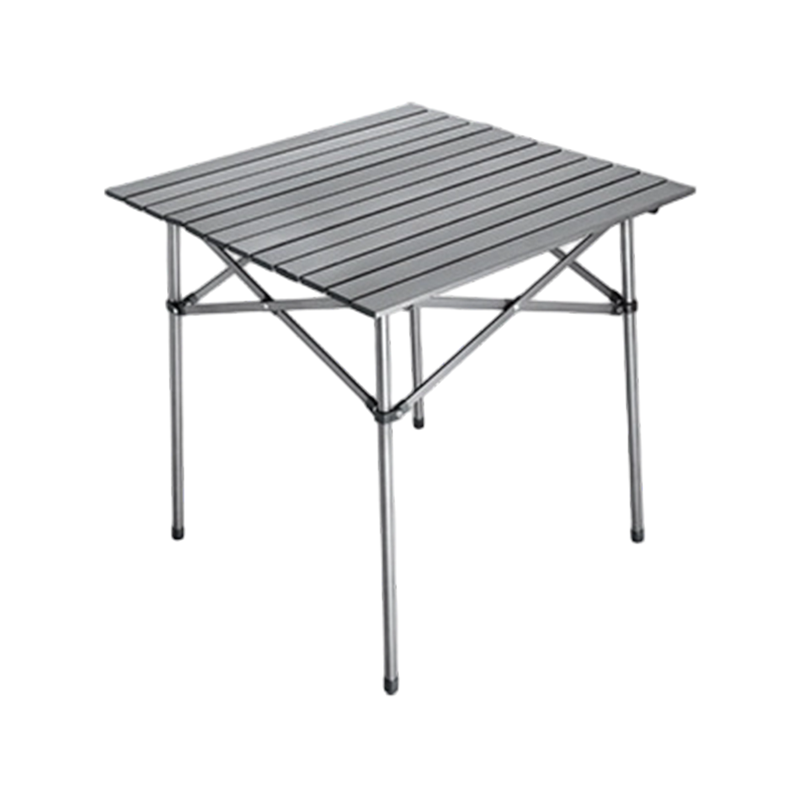

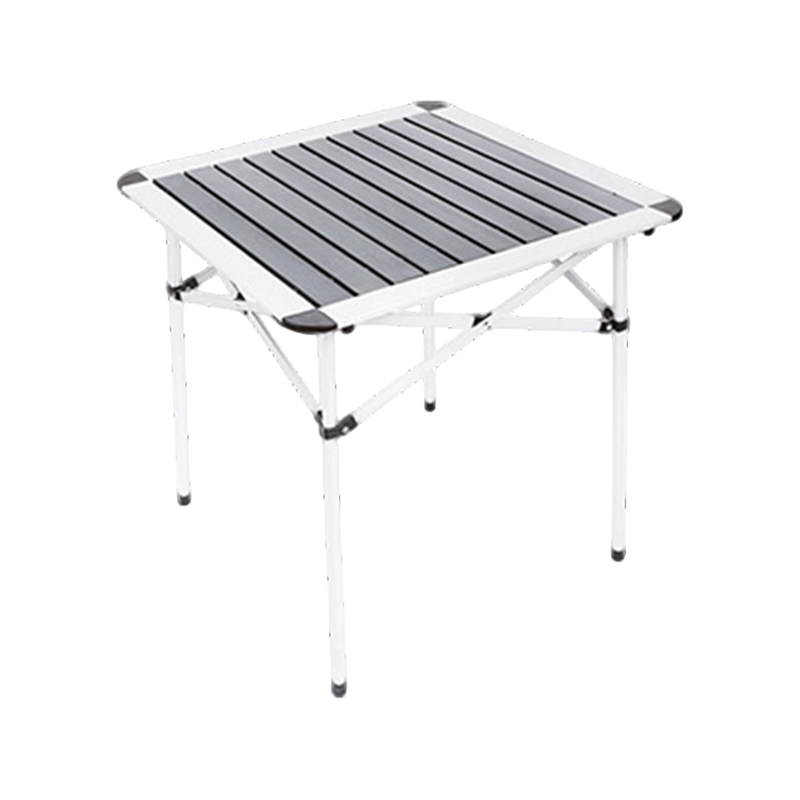

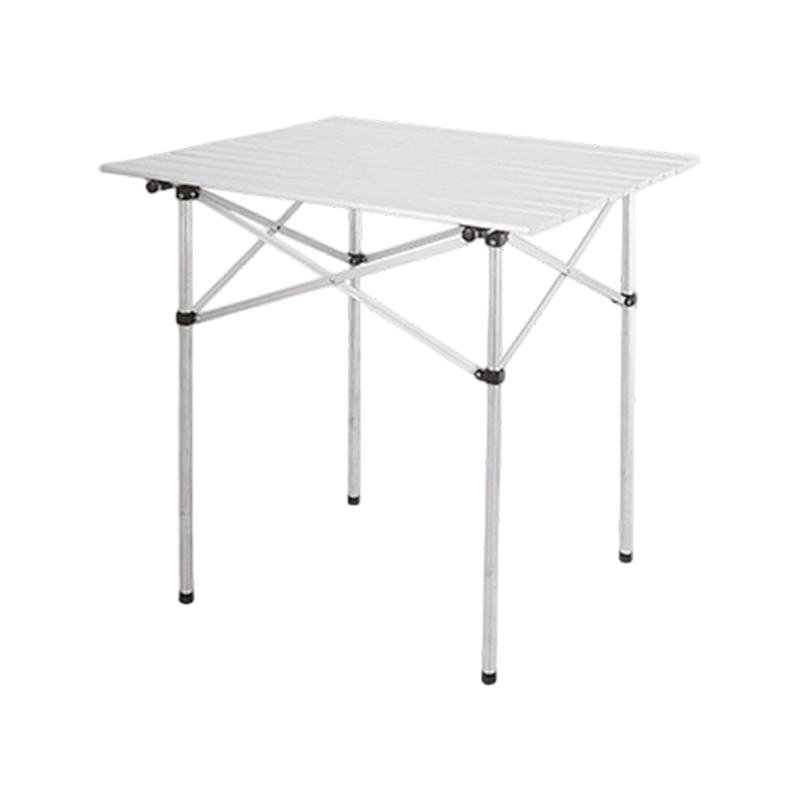

Udendørs klapbord i aluminiumslegering, campingbord, æggerullebord

I udendørs miljøer står et klapbord over for mere end blot statisk vægt fra køkkengrej og kølere. Vindstød – især på udsatte campingpladser, stroge eller bjergkamme – kan generere dynamiske sidekræfter som får bordet til at svaje, vride sig eller endda falde sammen. Bordets modstog mod disse kræfter er styret af to kritiske strukturelle egenskaber: lateral stabilitet (modstog mod side-til-side gyngning) og vridningsstivhed (modstand mod vridning om den lodrette akse). Begge er direkte påvirket af rammegeometri (benvinkler, fodaftryksform og højde-til-bredde-forhold) og krydsafstivningsmønstre (X-afstivning, H-afstivning eller perimeterafstivning). Hos CragHaven Outdoor, et udendørs brand og en grænseoverskridende produktionspartner baseret i Hangzhou, Kina, mener vi, at fremragende udendørsprodukter ikke er bygget på en bunke af parametre, men på en dyb forståelse af miljøet, brugsmønstre og tidens tand. Denne artikel præsenterer en konstruktionsteknisk analyse af, hvordan disse designvariable påvirker vindmodstanden, understøttet af empiriske vindtunnel- og felttestdata fra vores R&D-laboratorium.

1. Fysikken ved vindbelastning på foldbare udendørsborde

Vind gælder begge dele trækkræfter (vandret tryk mod bordplade og stel) og løfte kræfter (opadgående sugning, især på store flade overflader). For et typisk 70 × 70 cm kvadratisk klapbord genererer en 40 km/t vind (≈ 11 m/s) et dynamisk tryk på ca. 75 Pa , oversat til en lateral kraft på 37 N (≈ 3,8 kg) alene på bordpladen. Ved 60 km/t (≈ 16,7 m/s) stiger trykket til 170 Pa , med sidekræfter, der overstiger 83 N (≈ 8,5 kg) – nok til at vippe eller vride et dårligt afstivet bord.

• Væltede øjeblik – Vindkraften virker i bordpladehøjden (typisk 70–75 cm), hvilket skaber et drejningsmoment, der forsøger at dreje bordet omkring dets ydre benfodaftryk. Bordets modstand afhænger af dens benspredningsvinkel and fodsporets bredde .
• Vridningsmoment – Når vinden rammer et hjørne eller i en vinkel, skaber det en vridningskraft. Borde med rektangulære fodspor opleve større torsionsbelastninger end firkantede på grund af den længere diagonale afstand fra trykcentret.
• Vindstød faktor – Vind i den virkelige verden er ikke stabil; vindstød kan være 1,5-2,5 gange den gennemsnitlige vindhastighed. Vores CragHaven Outdoor-tests bruger en vindstødssimuleringsprotokol der påfører spidsbelastninger 2,0× steady-state-trykket i 3 sekunders varighed.

2. Rammegeometri: Fodaftryksform, benvinkel og højde-til-bredde-forhold

Den geometriske konfiguration af bordets ramme bestemmer dets basestabilitet. Nøglevariablerne er benspændingsvinkel (den udadgående vinkel på hvert ben fra lodret), footprint billedformat (bredde-til-dybde-forhold), og tyngdepunkts højde .

• Benspændingsvinkel (hældning udad) – Ben, der er vinklet udad, øger den effektive fodaftryksbredde på jordniveau. Et benspil af 10° fra lodret øger fodaftrykkets bredde med ca 25 % sammenlignet med lodrette ben, hvilket forbedrer sidestabiliteten ved 40-50 % i vindprøver. Vores CragHaven Outdoor standard er 8–12° spredning , optimeret til at balancere stabilitet med foldet pakning. Massemarkedsborde bruger ofte ≤ 5° spredning , hvilket sparer materiale, men reducerer vindmodstanden betydeligt.
• Footprint billedformat – For et rektangulært bord vindsiden (den side, der vender mod vinden) bør ideelt set være den kortere dimension for at reducere overfladearealet. Et bord med dimensioner 70 × 50 cm (billedforhold 1,4:1) orienteret med 50 cm siden ind i vindoplevelserne 28 % mindre sidekraft end et kvadratisk bord på 70 × 70 cm. Vridningsstivheden falder dog lidt, fordi den længere dimension (70 cm) skaber en længere vægtstangsarm til vridningsmomenter.
• Højde-til-bredde forhold – Et lavere bord (f.eks. 50 cm i højden) har et lavere tyngdepunkt og kortere håndtag til vindvæltning. Sammenlignet med et standard 70 cm højde bord, viser et 50 cm bord 35 % mindre tiptendens under samme vindbelastning. Brugerkomforten (især til spisning eller madlavning) favoriserer dog 70 cm højden. Vores CragHaven Outdoor-borde har to-trins justerbare ben (50 cm og 70 cm), så brugerne kan sænke bordet under blæsende forhold.

3. Tværafstivningsmønstre: Strukturel effektivitet i vindmodstand

Tværafstivning er netværket af stivere, der forbinder benene med rammen, hvilket forhindrer benene i at sprede sig udad eller vride sig under belastning. Forskellige bøjlemønstre tilbyder afvejninger mellem stivhed, vægt og foldet volumen.

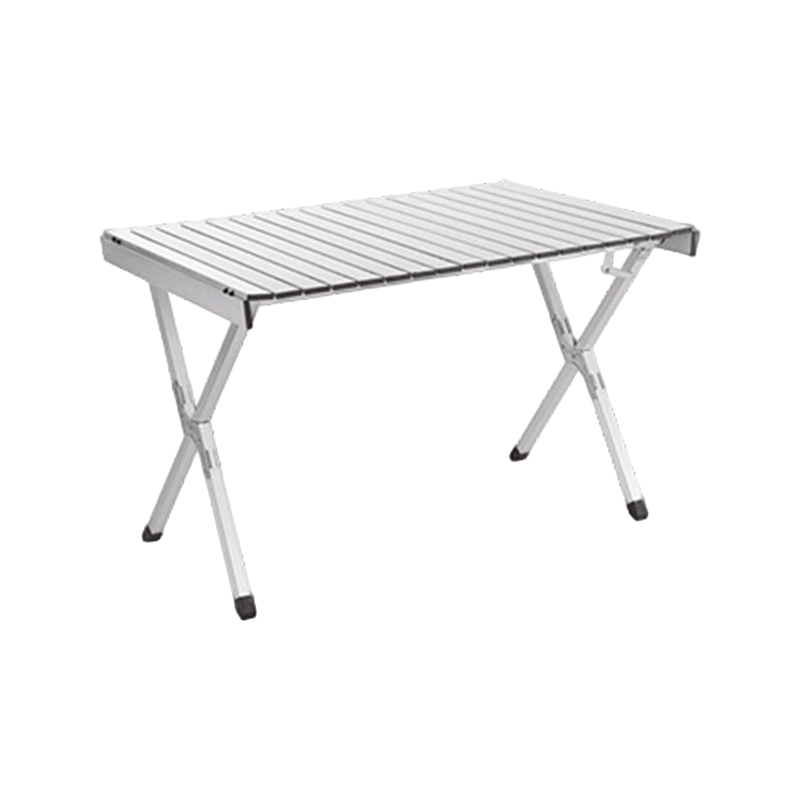

• X-afstivning (diagonalt kryds) – To diagonale stivere krydser mellem modstående ben og skaber en truss struktur som er ekstremt effektiv til at modstå sidekræfter. I vores test viste X-afstivende borde 65–75 % mindre lateral afbøjning under 60 km/t vind i forhold til borde uden afstivning. X-bøjler øger dog vægten med 15-20 % og kan forstyrre benfoldningsmekanismer.
• H-afstivning (vandret omkreds) – En vandret bøjle forbinder benene i mellemhøjde (≈ 30-40 cm fra jorden), og danner et stift rektangel. Dette mønster giver moderat lateral stabilitet (30–40 % forbedring i forhold til ingen afstivning), men er mindre effektiv mod vridningsbelastninger fordi benene stadig kan vrides i forhold til stellet. H-afstivning er lettere og nemmere at folde, hvilket gør det almindeligt i massemarkedsdesign.
• Afstivning af perimetersnor/strop – I stedet for stive metalstøtter bruger nogle lette borde spændt stof eller snor rundt om omkredsen ved benet midt i højden. Dette forhindrer benspredning, men tilbyder næsten ingen vridningsmodstand . I vores vindtests viste båndafstivede borde kun 10-15% forbedring i lateral stabilitet og 8–10° vrid under 60 km/t vind – et præstationsniveau, som vi anser for usikkert for udsatte steder.
• Kombineret X H afstivning (fuldt truss) – Vores CragHaven Outdoor premium "WindMaster" stel bruger både X-afstivning og H-afstivning i en hybrid konfiguration : X-bøjler i længderetningen og en H-bøjler i toppen af bensamlingen. Dette opnår 82 % reduktion i sideafbøjning og begrænser vridning til < 2° under 70 km/t vind, mens der kun tilføjes 12 % vægt sammenlignet med en grundlæggende H-afstivet ramme.

4. Dynamisk vindtestprotokol og parametermåling

Vores CragHaven Outdoor vindtest bruger en bærbar vindtunnel rig med en 2,0 m × 2,0 m testsektion og en række af laserforskydningssensorer at måle rammeafbøjning i realtid. Tabeller testes ved vindhastigheder fra kl 20 km/t til 80 km/t , med både steady-state og vindstød. De vigtigste målte parametre er:

• Sideafbøjning (Δx) – Maksimal vandret forskydning ved bordpladens midte, målt i mm. Acceptabel grænse for sikker spisning/madlavning er < 15 mm .
• Torsionsdrejningsvinkel (θ) – Vinkeldrejning af bordpladen om den lodrette akse, målt i grader. Acceptabel grænse er < 3° .
• Lodret forskydning (Δy) – Hævning eller nedbøjning af bordpladen på grund af vindløftkræfter, målt i mm.
• Restitutionstid – Tid (i sekunder) for bordet til at vende tilbage til < 5 % af den maksimale afbøjning, efter at et vindstød er aftaget.

5. Sammenlignende parametertabel: Rammegeometri og afstivningsydelse

Tabellen nedenfor opsummerer vores testresultater på tværs af fem rammekonfigurationer. Alle værdier er for et 70 × 70 cm bord i 70 cm højde, testet ved 60 km/t jævn vind med 3 sekunders vindstød ved 80 km/t (2,0 × vindstødsfaktor). Data er fra CragHaven Outdoors interne strukturelle laboratorium, verificeret af tredjeparts ingeniørkonsulenter.

6. Design til vind: CragHaven Outdoor Engineering Filosofi

Hos CragHaven Outdoor, fra det indledende designkoncept til gentagne prøveudtagninger og tests, tager vi altid udgangspunkt i faktiske brugsscenarier – og vind er et scenarie, der ofte undervurderes. Vores designproces omfatter:

• Computational Fluid Dynamics (CFD) modellering – Vi simulerer vindstrøm over bordpladen og rammen for at identificere højtrykszoner, før vi bygger fysiske prototyper. Dette reducerer antallet af test iterationer med 40-50 % .
• Feltforsøg på kyst- og bjergområder – Vores testteam implementerer prototypetabeller kl beliggenheder ved stranden (med saltspray og jævn pålandsvind) og alpine højdedrag (med turbulente, vindstøde forhold), optager virkelige afbøjningsdata med triaksiale accelerometre .
• Forstærket fugedesign – Selv den bedste afstivning fejler, hvis leddene er svage. vi bruger dobbeltrullede sænkede rørender and drejestifter i rustfrit stål ved alle rammekryds, hvilket sikrer, at afstivningssystemet overfører belastninger til jorden uden energitab fra ledspil. Vores fælles artikulationstolerance holdes til ± 0,15 mm , sammenlignet med industrigennemsnittet på ± 0,5 mm.

Vi er afhængige af Kinas modne og effektive produktionssystem til at omdanne disse designhensigter til stabile, replikerbare og skalerbare produkter, der sikrer, at hvert bord, der forlader vores Hangzhou-anlæg, præsterer konsekvent under blæsende forhold – uanset om det er på en blæsende campingplads ved havet eller på en bjergbasecamp med vind.

FAQ – ofte stillede spørgsmål

Q1: Er sidestabilitet vigtigere end vridningsstivhed for vindmodstand, eller er de lige så kritiske?

Begge er vigtige, men de beskytter mod forskellige fejltilstande. Sidestabilitet forhindrer bordet i at glide sidelæns eller vælte helt – dette er den primære fejltilstand i lige vind. Vridningsstivhed forhindrer bordpladen i at vride sig i forhold til benene, hvilket kan få køkkengrej til at glide af, eller at bordet udvikler en slingre, der forværres ved yderligere vindstød. I vores CragHaven Outdoor-test har vi observeret, at et bord med høj sidestabilitet, men lav vridningsstivhed (f.eks. H-afstivet med bred spredning) stadig kan fejle ved at progressiv vridning - hvert vindstød tilføjer et lille twist, og med tiden bliver bordpladen forkert justeret, hvilket skaber ustabilitet. Vi anbefaler derfor at prioritere begge dele ved at vælge et bord med diagonal X-afstivning eller et hybridsystem som vores WindMaster, der leverer afbalanceret ydeevne. Du kan udforske hele vores udvalg af vindtestede borde på vores klapbords produktside .

Q2: Kan jeg forbedre vindmodstanden på mit eksisterende foldebord ved at ændre det, eller skal jeg købe et nyt bord designet til vind?

Nogle simple ændringer kan hjælpe. Sænkning af bordhøjden (hvis dit bord har justerbare ben) er den mest effektive opgradering - en 20 cm reduktion i højden reducerer vindens væltningsmoment med ca. 30 % . Du kan også tilføje vægt til benene ved at hænge din rygsæk eller sten fra en central rem, hvilket øger det stabiliserende moment. Det er dog plasterløsninger. Et bords stelgeometri og afstivning er integreret i dets struktur; du kan ikke eftermontere X-afstivning på et bord designet med perimeterremme. Hos CragHaven Outdoor designer vi vores borde fra bunden med vindmodstand som et kernekrav. Vores WindMaster borde inkluderer forborede ankerpunkter til jordpæle (til bløde overflader) og sandsække løkker til strandbrug, hvilket giver dig yderligere muligheder for ekstreme forhold.

Spørgsmål 3: Hvilken vindhastighedsvurdering skal jeg kigge efter i et foldbart udendørsbord, og hvordan definerer CragHaven Outdoor "vindbestandig"?

Vi anbefaler, at ethvert seriøst udendørsbord skal vedligeholdes sideafbøjning < 15 mm and vridningsdrejning < 3° at 60 km/t (med vindstød). Dette svarer til en Beaufort Force 7 (nær kuling) - en meget stærk brise, der ville påvirke de fleste campingpladsaktiviteter. Vores CragHaven Outdoor borde er testet til 80 km/t vindstød overlevelse uden permanent deformation, selvom vi ikke anbefaler at bruge dem til madlavning over 70 km/t. Vi udgiver en vindydelsesmærke på hvert bord og viser dets nominelle steady-state og vindstødsgrænser. Dette er en del af vores forpligtelse til gennemsigtighed: Vi tror på, at fremragende udendørsprodukter ikke er bygget på en bunke parametre, men på en dyb forståelse af miljøet og de udfordringer, det giver. Testen af ​​tid – og vind – er det, der i sidste ende validerer vores designs.
